Applied Flow Technology Software

Progettazione e verifica di tubazioni e reti di tubazioni con gas vapore acqua liquidi e solidi (slurries , fanghi) calcolo perdite di carico, calcolo colpo d'ariete, simulazione dinamica, ottimizzazione costi

Dimensionamento progettazione verifica tubazioni e reti con gas vapore liquidi acqua, servizi distribuzione e antincendio calcolo colpo d'ariete, analisi dinamica, transienti

• AFT-Fathom studio, progettazione e verifica di tubazioni e reti con fluidi incomprimibili (liquidi, solidi in sospensione fanghi / slurries)
• AFT-Arrow studio, progettazione e verifica di tubazioni e reti con fluidi comprimibili
• AFT-Impulse studio, progettazione, verifica, analisi dei transienti (simulazione dinamica) per tubazioni e reti con fluidi incomprimibili (liquidi, solidi in sospensione fanghi / slurries)
• AFT-xStream studio, progettazione, verifica, analisi dei transienti (simulazione dinamica) per tubazioni e reti con fluidi comprimibili

Programmi con elevate prestazioni e grande semplicita' d'impiego. Dotati di una interfaccia grafica particolarmente raffinata includono potenti funzionalita' di calcolo e grafiche per assicurare una effettiva semplificazione delle operazioni di progettazione e verifica.

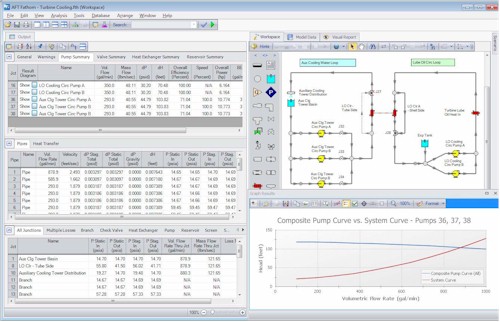

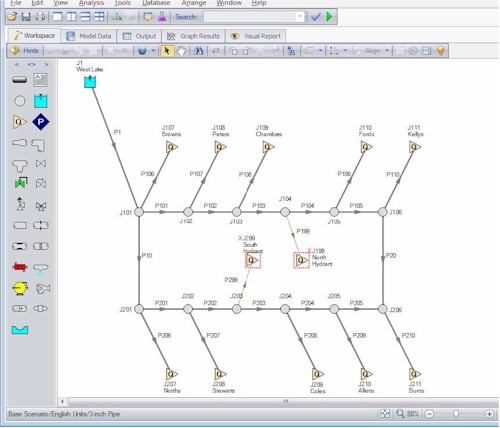

AFT-Fathom

AFT Fathom include potenti funzionalita' per l'analisi e la verifica di singole tubazioni e reti di tubazioni con fluidi incomprimibili (liquidi, solidi in sospensione fanghi / slurries). Il programma consente il calcolo dei coefficenti di frizione per fluidi con comportamento Newtoniano e non-Newtoniano inclusi solidi in sospensione (fanghi / paste / slurries). Dotato di una intuitiva interfaccia grafica per definire le caratteristiche del circuito in analisi e di un sofisticato generatore di report per produrre in automatico grafici, relazioni di calcolo etc. Il risolvitore diretto comprende una affidabile procedura di inizializzazione, le molte opzioni disponibili consentono di risolvere velocemente i diversi tipi di circuito. La banca dati opzionale CHEMPACK contiene i dati per circa 600 composti chimici.
La nuova versione di AFT Fathom aggiunge nuove funzionalita' a quello che era gia' considerato uno dei prodotti piu' competitivi del settore. AFT Fathom esegue un rigoroso bilancio termico includendo l'analisi degli scambi termici di ogni tubazione, la simulazione degli scambiatori di calore ed il ricalcolo delle proprieta' di trasporto alle diverse condizioni operative

Tipologie fluidi

• Acqua.
• Fluidi criogenici.
• Petroli, idrocarburi, prodotti chimici.
• Gas liquefatti.
• Refrigeranti.
• Calcolo delle proprieta' di fluidi puri e miscele.
• Caratterizzazione solidi in sospensione (Fanghi / Paste / Slurries)

Caratteristiche

• Definizione ed analisi di scenari multipli.
• Sofisticate analisi degli scambi di calore.
• Possono essere definite specifiche di isolamento da applicare alle tubazioni.
• Opzioni di analisi per tubazioni rettangolari.
• Procedure di regressione per stimare curve caratteristiche dei diversi elementi.
• Calcolo perdite di carico con liquidi, solidi in sospensione fanghi / slurries impiegando tre alternative del modello standard Wilson GIW
• AFT Fathom e' stato validato per l'impiego nel settore nucleare ed e' stato utilizzato nello studio, analisi e progettazione di diverse parti di centrali nucleari, sono disponili i report di validazione e strumenti dedicati.

Applicazioni tipiche

• Calcolo reti acqua, calcolo reti antincendio, calcolo reti distribuzione fluidi, calcolo reti acquedotti il software calcola le perdite di carico nei diversi segmenti della rete risolvendo velocemente il diagramma delle portate.
• Dimensionamento tubazioni, potenti funzionalita' di calcolo per i coefficenti di frizione, AFT-Fathom include modelli per fluidi con comportamento newtoniano e non. La relazione di calcolo include i contributi di ogni singola linea. Gli strumenti grafici di analisi consentono una immediata visione delle caratteristiche di ogni circuito.
• Dimensionamento automatico tubazioni, e' disponibile un modulo che consente il dimensionamento automatico delle tubazioni per ottimizzare diversi parametri operativi quali costi di installazione ed esercizio.
• Selezione pompe, risulta possibile esaminare ogni dettaglio dell'interazione tra pompe e sistema, le funzioni di analisi consentono di valutare connessioni in serie ed in parallelo, analizzando la portata rispetto alla prevalenza alle diverse velocita' e con diverse viscosita' del fluido. AFT-Fathom consente di selezionare velocemente il modello di pompa piu' adatto ad uno specifico circuito.
• Analisi scambi termici, calcolo dei coefficenti di scambio termico per le diverse tipologie di isolamento della linea, AFT-Fathom calcola il calore scambiato nelle diverse condizioni ambientali e per le diverse caratteristiche (portata, viscosita' del fluido) operative. Completa analisi degli scambi termici in unione con la procedura per la modellazione degli scambiatori di calore.
• Simulazione circuiti idraulici, il comportamento di tubazioni e reti puo' essere facilmente simulato attraverso le potenti funzionalita' di AFT-Fathom risulta possibile modificare i parametri del sistema e di ogni singola apparecchiatura, modificare il numero delle pompe in funzione, variare la velocita', settare la percentuale di apertura di ogni valvola di regolazione, esaminare il comportamento con fluidi diversi. Virtualmente ogni dettaglio del circuito puo' essere simulato ed ottimizzato nella fase di progettazione.
• Selezione valvole regolazione, la corretta selezione di ogni singola valvola nel circuito puo' essere facilmente verificata attraverso le funzioni di simulazione. Parametri quali perdita di carico e percentuale di apertura possono essere velocemente valutati ai diversi carichi operativi.
• Valutazione caratteristiche fluidodinamiche di tubazioni e reti con liquidi e solidi in sospensione fanghi / paste / slurries, e' disponibile un modulo per calcolare le perdite di carico nei singoli segmenti della rete impiegando tre alternative del modello standard Wilson GIW.

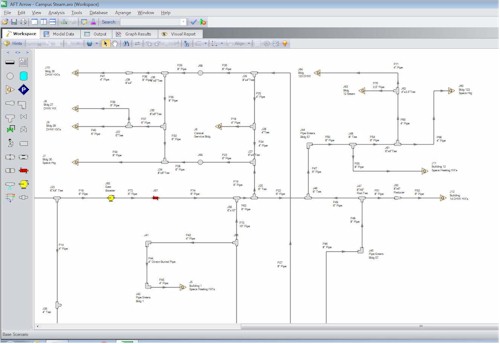

AFT-Arrow

AFT-Arrow : software per lo studio, progettazione e verifica di tubazioni e reti con fluidi comprimibili

Ridurre il costo delle installazioni ed aumentare l'efficenza operativa, per risolvere questi aspetti della progettazione molti progettisti impiegano AFT Arrow un programma che e' diventato lo standard per l'analisi e la verifica di singole tubazioni e reti di tubazioni con fluidi comprimibili. Il sofisticato risolvitore considera tutte le variabili che identificano il moto dei fluidi includendo la massa, l'energia ed il numero di Mach. Le proprieta' dei fluidi (puri e miscele) vengono calcolate alle diverse condizioni operative attraverso l'impiego di accurate equazioni di stato.

Tipologie fluidi

• Vapore / Steam, Gas, Aria ...
• Fluidi criogenici.
• Idrocarburi puri e miscele (metano, etano, propano, butano, gas naturale, gas liquefatto ...)
• Fluidi puri e miscele (ossigeno, azoto, idrogeno, elio, ammoniaca...)
• Refrigeranti...

Caratteristiche

• Definizione ed analisi di scenari multipli.
• Equazioni di stato per l'accurata valutazione delle proprieta' gas reali.
• Rigorosa valutazione delle condizioni critiche (nunero di Mach).
• Nessun limite software alle dimensioni del problema da risolvere.
• Archivio condiviso (rete).
• AFT Arrow e' stato validato per l'impiego nel settore nucleare ed e' stato utilizzato nello studio, analisi e progettazione di diverse parti di centrali nucleari, sono disponili i report di validazione e strumenti dedicati.

Applicazioni tipiche

• Calcolo reti gas, calcolo reti distribuzion fluidi, calcolo reti vapore, calcolo metanodotti, calcolo gasdotti il software calcola le perdite di carico nei diversi segmenti della rete risolvendo velocemente il diagramma delle portate.
• Dimensionamento tubazioni, capacita' di modellare il comportamento dei gas reali attraverso una equazione di stato, la relazione di calcolo include i contributi di ogni singola linea. Gli strumenti grafici di analisi consentono una immediata visione delle caratteristiche di ogni circuito.
• Selezione compressori, ventilatori, potendo simulare in modo realistico i diversi parametri operativi quali prevalenza in funzione della portata, lavoro di compressione, prestazioni alle diverse velocita', pressioni e temperature, AFT-Arrow consente di selezionare velocemente il modello piu' adatto ad uno specifico circuito.
• Dimensionamento alla velocita' critica, dimensionamento, verifica di collettori di scarico, torce etc.
• Simulazione circuiti, il comportamento di tubazioni e reti puo' essere facilmente simulato attraverso le potenti funzionalita' di AFT-Arrow, risulta possibile modificare i parametri del sistema e di ogni singola apparecchiatura. Virtualmente ogni dettaglio del circuito puo' essere simulato ed ottimizzato nella fase di progettazione.
• Dimensionamento automatico tubazioni, e' disponibile un modulo che consente il dimensionamento automatico delle tubazioni per ottimizzare diversi parametri operativi quali costi di installazione ed esercizio.

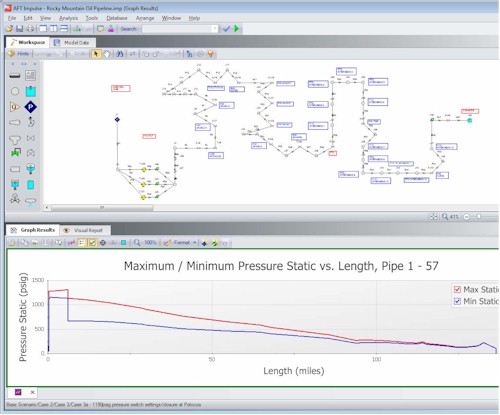

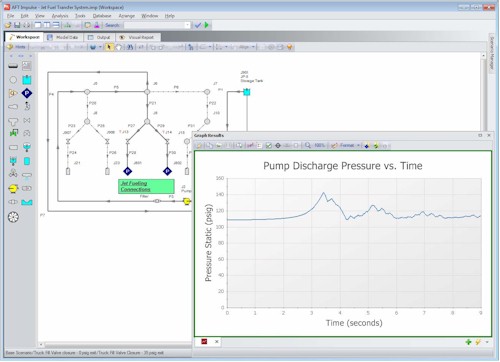

AFT-Impulse

AFT-Impulse : software per lo studio, progettazione, verifica, analisi dei transienti (simulazione dinamica) per tubazioni e reti con fluidi incomprimibili anche con solidi in sospensione (fanghi / paste / slurries)

La simulazione dinamica (nel dominio del tempo) dei circuiti idraulici consente di identificare riduzioni critiche delle portate ol'insorgere di transienti di pressione che possono provocare danneggiamenti alle tubazioni / apparecchiature.
AFT-Impulse consente di risolvere velocemente le condizioni iniziali e di analizzare le variazioni delle pressioni e delle portate nell'intervallo di tempo definito dal progettista, allo scopo di identificare ogni consizione critica nei circuiti contenenti fluidi incomprimibili.
il risolvitore impiega il metodo rigoroso delle caratteristiche per trasformare le equazioni differenziali parziali in differenziali ordinarie, vengono considerati tutti i contributi : il modulo di elasticita' del fluido, la velocita' del suono (propagazione onde di pressione) ed il modulo di elasticita' della tubazione. Il programma include sia il risolvitore in regime stazionario (steady-state iniziale) che dinamico integrati in un'unico insieme potente e flessibile, l'utilizzatore puo' quindi esaminare e modificare (attraverso una interfaccia grafica) tutti i parametri del circuito in esame.

Tipologie fluidi

• Acqua.
• Fluidi criogenici.
• Petroli, idrocarburi, prodotti chimici.
• Gas liquefatti.
• Refrigeranti.
• Calcolo delle proprieta' di fluidi puri e miscele.
• Caratterizzazione solidi in sospensione (Fanghi / Paste / Slurries)
• AFT Impulse e' stato validato per l'impiego nel settore nucleare ed e' stato utilizzato nello studio, analisi e progettazione di diverse parti di centrali nucleari, sono disponili i report di validazione e strumenti dedicati.

Applicazoni tipiche

• Calcolo colpo d'ariete.
• Valutazione transienti in finestre temporali prefissate dal progettista.
• Valutazione transienti generati da eventi nel sistema.
• Analisi della variazione di pressioni e portate per diverse configurazioni del sistema e operazioni dei componenti (partenza pompe, chiusura valvole etc.)
• Valutazione dei transitori per diverse configurazioni del sistema (modificando i tempi di partenza / fermata pompe o apertura / chiusura valvole o inserendo casse di espansione etc.)
• Calcolo rigoroso delle forze sui supporti tubazioni.
• Archivio di componenti condiviso.
• Valutazione caratteristiche fluidodinamiche di tubazioni e reti con liquidi e solidi in sospensione fanghi / paste / slurries impiegando tre alternative del modello standard Wilson GIW
• Calcolo reti acqua, calcolo reti antincendio, calcolo reti distribuzione fluidi, calcolo reti acquedotti

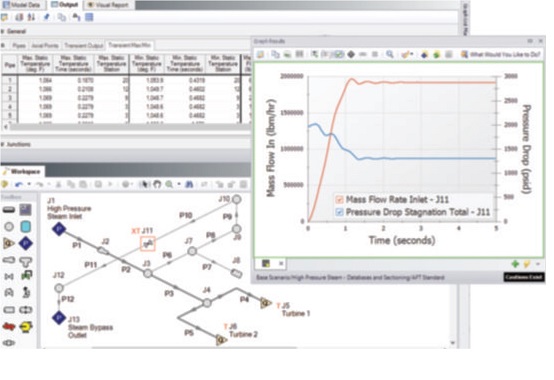

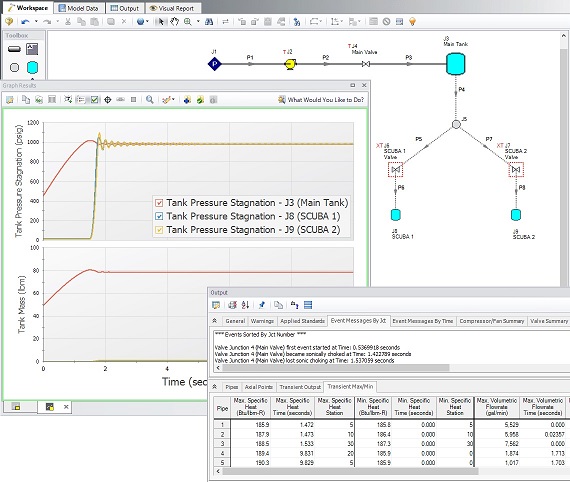

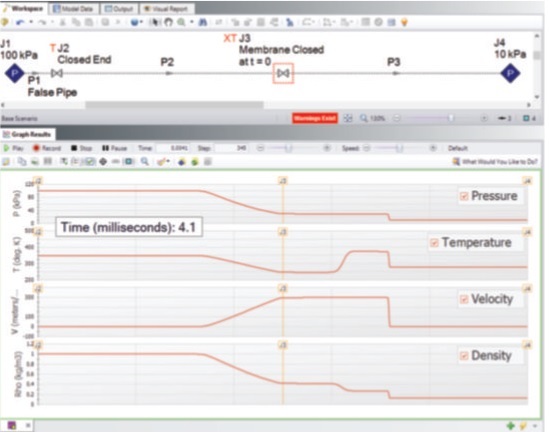

AFT-xStream

AFT-xStream : software per lo studio, progettazione, verifica, analisi dei transienti (simulazione dinamica) in tubazioni e reti con fluidi comprimibili

AFT-xStream consente di risolvere le condizioni iniziali e di analizzare le variazioni delle pressioni e delle portate nell'intervallo di tempo definito dal progettista, le funzionalita' sono simili a quelle disponibili in AFT-Impulse ma xStream include tutte le funzionalita' necessarie ad analizzare sistemi con fluidi comprimibili.
Come in AFT-Impulse il risolvitore impiega il metodo rigoroso delle caratteristiche per trasformare le equazioni differenziali parziali in differenziali ordinarie, AFT-xStream include un modulo per il calcolo rigoroso delle proprieta' di fluidi puri e miscele (di composizione definita dall'utente). Il programma include sia il risolvitore per il regime stazionario che dinamico integrati in un'unico insieme potente e flessibile, come in AFT-Impulse l'utilizzatore puo' esaminare e modificare (attraverso una interfaccia grafica) tutti i parametri del circuito in esame.

Tipologie fluidi

• Vapore / Steam, Gas, Aria ...
• Fluidi criogenici.
• Idrocarburi puri e miscele (metano, etano, propano, butano, gas naturale, gas liquefatto ...)
• Fluidi puri e miscele (ossigeno, azoto, idrogeno, ammoniaca...)
• Refrigeranti...

Applicazioni tipiche

• Simulazione accurata dei transienti in tubazioni steam o gas.
• Valutazione transienti in finestre temporali prefissate dal progettista.
• Valutazione transienti generati da eventi nel sistema.
• Analisi della variazione di pressioni e portate per diverse configurazioni del sistema e operazioni dei componenti (partenza pompe, chiusura valvole etc.)
• Valutazione dei transitori per diverse configurazioni del sistema (modificando i tempi di partenza / fermata pompe o apertura / chiusura valvole o inserendo casse di espansione etc.)
• Calcolo rigoroso delle forze sui supporti tubazioni.
• Valutazione rigorosa delle condizioni di velocita' critica.
• Calcolo rigoroso delle proprieta' dei fluidi.
• Calcolo reti gas, calcolo reti distribuzione fluidi, calcolo reti vapore, calcolo gasdotti
