Prode Properties
software calcolo proprieta' fluidi gas, liquidi, vapori, simulazione di processo

Title : software proprieta fluidi gas vapore liquido solido, equilibrio multifase, simulazione processo Excel, Matlab, Mathcad...

Prode Properties consente di risolvere velocemente,in modo rigoroso complessi calcoli di processo con strumenti quali Microsoft Excel, Matlab, Mathcad, Python etc. Prode Properties rappresenta uno dei prodotti piu'innovativi del settore, e' stata la prima libreria (1992) per calcoli termodinamici interamente scritta in C++, dopo oltre 25 anni di continui perfezionamenti rappresenta un codice stabile e verificato in centinaia di installazioni con applicazioni in ambiente Windows, Linux e Android.
Se avete necessita' di calcolare le proprieta' di fluidi puri o miscele, risolvere problemi di equilibrio bifase o multifase (vapore,liquido, solido) , bilanci di massa o energia, simulare il funzionamento di apparecchiature quali colonne di distillazione, scambiatori, reattori etc. Prode Properties rappresenta lo strumento ideale, il campo di applicazioni include

• Calcolo proprieta'
• Bilanci materia / energia
• Simulazione processo
• Controllo processo
• Ottimizzazione processo
• Dimensionamento apparecchiature
• Separazioni
• Colonne distillazione
• Dimensionamento strumentazione
• Consultate il manuale operativo per altri esempi applicativi....

Un codice compatto, stabile e di semplice impiego

Prode Properties racchiude in un unico file molte migliaia di linee di codice C++, questo semplifica notevolmente l'impiego e la distribuzione. Properties si integra facilmente in tutte le applicazioni che operano in ambienti Windows, Linux e Android:

• Microsoft Excel
• Microsoft Visual Basic
• Microsoft C, C++, VB, NET, FORTRAN
• Python
• Java
• ...

Esempi di applicazione in Microsoft Excel

Prode Properties si integra perfettamente con Microsoft Excel, assieme al prodotto vengono distribuite pagine Excel per risolvere :

• Proprieta' fluidi puri e miscele
• Equilibrio multifase
• Diagramma di fase
• Punti bolla, rugiada
• Colonna di distillazione
• Formazione idrati(equilibrio multifase)

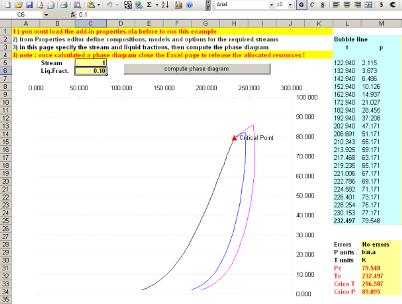

Esempio di Prode Properties impiegato per calcolare diagramma di fase e punti critici di una miscela direttamente in Microsoft Excel

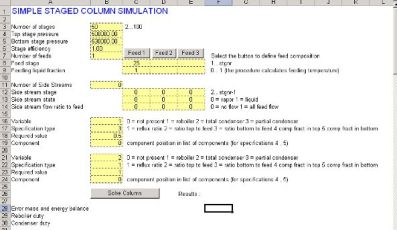

Con Prode Properties diventa possibile risolvere le colonne di distillazione direttamente in Microsoft Excel, l'interfaccia semplice ed immediata consente di definire diversi tipi di colonna quali colonne di distillazione con ribollitore e condensatore (parziale o totale), assorbitori etc. con una o piu' alimentazioni e uscite...

La procedura per risolvere una colonna risulta di semplice impiego, per definire/modificare le alimentazioni sono disponibili dei bottoni con accesso diretto all'editor di Prode Properties, una volta definite le specifiche per avviare il risolvitore selezionare il bottone Solve Column

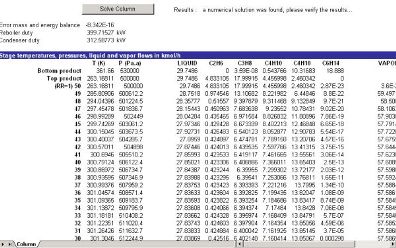

Vengono quindi presentati i risultati direttamente nel foglio Excel, la relazione di calcolo include il profilo delle temperature, pressioni e le portate in ogni stadio.

Prode Properties permette di calcolare le proprieta' desiderate direttamente nelle celle Excel. Ad esempio se vogliamo calcolare le densita' della frazione gassosa e liquida di una miscela a determinate condizioni operative e' sufficiente definire la miscela come stream 1, nella cella B3 definiamo la macro
=EStrLD(1,B1,B2)
che attiva Prode Properties per calcolare la densita' della frazione liquida dello stream 1 alla temperatura specificata in B1 ed alla pressione specificata in B2 , nella cella B4 definiamo la macro
=EStrGD(1,B1,B2)
per calcolare allo stesso modo la densita' del gas e nella cella B5 la macro =EStrLf(1,B1,B2) per calcolare la frazione liquida

Attraverso l'editor di Prode Properties risulta semplice definire miscele (streams) , unita' di misura etc. supponiamo di definire K (Kelvin) come unita' per le temperature, Bar.a come unita' per le pressioni e Kg/M3 come unita' per le densita'ora in B1 introduciamo 200 come valore temperatura ed in B2 5 come valore di pressione, Prode Properties calcolera' i valori di densita' gas, liquido e frazione liquida, modificando B1 o B2 Prode Properties ricalcolera' automaticamente i valori. E' possibile modificare la composizione (cambiando la lista dei componenti, le frazioni, i modelli) le unita' di misura etc. Prode Properties ricalcolera' i relativi valori.

Impiegando Prode Properties si possono creare facilmente procedure per risolvere velocemente una ampia gamma di problemi, la pagina relativa ai calcoli di processo fornisce maggiori informazioni.

I vantaggi

• semplicita' di impiego
• Prode Properties include una semplice ma potente interfaccia grafica che consente di definire immediatamente correnti, unita' di misura, calcolare equilibri, accedere alle banche dati etc.
• con una singola funzione si calcolano valori di equilibrio vapore / liquido / liquido / solido, proprieta' di trasporto, si simulano pompe, compressori, valvole di regolazione, di sicurezza, scambiatori di calore, stadi di separazione etc.
• facile da integrare con nuove applicazioni etc.
• Completo, include una completa libreria per calcoli termodinamici ed una banca dati.
• Rigoroso, convergenza affidabile anche con miscele non-ideali.
• Potente, permette di definire sino a 100 differenti correnti simulando completi impianti.
• Flessibile, ad ogni corrente vengono associati una propria lista di componenti, non ci sono limiti al numero delle fasi, risolve problemi di equilibrio vapore-liquido-solido, l'utilizzatore puo' definire modelli diversi per ogni proprieta' (Fugacita', entalpia, entropia, volume) e stato (vapore, liquido, solido)

Potente strumento per creare nuove applicazioni o migliorare le esistenti

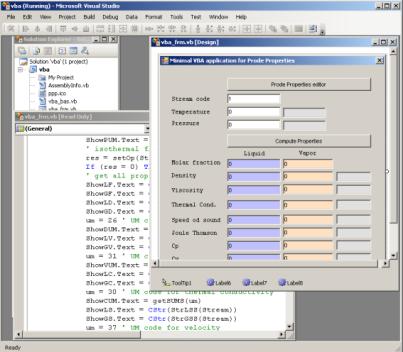

Prode Properties nella versione per Microsoft Windows viene fornito compilato in forma di libreria a link dinamico, queste librerie sono compatibili con praticamente tutte le applicazioni Microsoft Windows , trattandosi di codice compilato sono molto veloci. Si integrano anche perfettamente ed in modo assolutamente trasparente all'utilizzatore come moduli aggiuntivi, non richiedono quindi le complesse operazioni di lancio e sincronizzazione necessarie per lo scambio dati tra programmi diversi. In aggiunta a questi vantaggi Prode Properties si presenta come codice completo, compatto e molto efficiente, semplice da distribuire.

Prode Industrial Interface

Prode Industrial Interface consente di scambiare dati impiegando i pricipali protocolli in uso nell'indutria, MODBUS, OPC Client, OPC Server. Diventa possibile definire (in tempo reale) composizioni e condizioni (ad esempio da gas cromatografi, sistemi DCS o simili) ed ottenere immediatamente tutte le proprieta' necessarie. L'interfaccia esporta oltre 30 diverse proprieta' tra cui le temperature e pressioni di formazione idrati, i punti di bolla, di rugiada, le temperature e le pressioni critiche di miscele, valori di cricondentherm e cricondenbar, velocita' del suono, Joule Thomson, proprieta' trasporto etc. etc.

Caratteristiche tecniche

• Scritto interamente in C++ (sin dalla prima edizione nel 1993)
• Semplice interfaccia grafica per accedere a tutti i dati
• Permette di definire sino a 100 differenti correnti con sino a 50 componenti per corrente (ridefinibili dall'utente)
• Diverse banche dati, proprieta' fluidi puri e BIPs l'utente puo' aggiungere nuovi dati.
• banca dati proprietaria con dati su oltre 1000 composti
• formato dati flessibile compatibile con tutti i maggiori standards incluso DIPPR
• procedure regressione per calcolare coefficienti correlazioni a partire da dati sperimentali.
• Esteso insieme di oltre 50 modelli termodinamici con inclusione di EOS standard (Peng Robinson, Soave-Redlich-Kwong), EOS estese (fino a 8 parametri calcolati da Prode), stati corrispondenti (Lee kesler Ploecker) , modelli complessi (GERG 2008, AGA 2017) , modelli basati su teoria chimica (SAFT, Cubic Plus Association) etc.
• Funzioni per calcoli termodinamici (entalpia, entropia)
• Funzioni per calcolo proprieta' critiche miscele, temperatura critica, pressione critica, cricondentherm, cricondenbar
• Funzioni per il calcolo di linee di equilibrio (alla frazione liquido specificata dall'utente) per la tracciatura di diagrammi di fase.
• Funzioni per calcolare valori e derivate di fugacita' , entalpia, entropia, volume verso temperatura, pressione, composizioni.
• Funzioni per simulare unita' di processo (flash isotermo, isentropico, adiabatico, frazione liquida etc.)
• Capacita' di gestire in modo automatico separazioni bifase e multifase (gas-liquido, liquido-liquido, liquido-liquido-liquido, gas-liquido-liquido-liquido)
• Funzioni per simulare blocchi di impianto (mixer, separatore generico -gas-liquido- separatore trifase -gas-liquido-liquido- etc.)
• Funzioni per accedere alle proprieta' dei composti puri (dalla banca dati)
• Funzioni per il calcolo delle proprieta' delle correnti (densita' , conduttivita' e viscosita' per la fase vapore e liquido, tensione superficiale
• Funzioni per selezionare le unita' di misura
