CAD integrati PFD , P&I e data-sheets
A tuttora (2007) mancano validi sistemi CAD in grado di integrare le informazioni grafiche (P&I, P.F.D., Data Sheets) con i dati che costituiscono la base di un progetto, il codice Procede, non piu' aggiornato dal 2003 ed ora distribuito gratuitamente alle scuole, mantiene quindi nuna sua validita'. Il progetto ha avuto origine nel 1987 presso un'universita' inglese (Swansea). Il primo modulo e' stato FLOSHEET , un applicativo per il disegno impiegato da varie societa' come interfaccia grafica per le proprie applicazioni, si sono quindi via via aggiunti altri strumenti per ampliarne le prestazioni.L'attuale versione include piu' procedure e permette di :
- produrre disegni e specifiche in modo semplice e veloce
- creare e gestire un proprio archivio di simboli per i disegni
- inserire i dati nelle specifiche con modalita' simili all'introduzione di dati nelle celle dei fogli elettronici
- creare o modificare gli esistenti moduli specifica (forniti assieme al programma) secondo le proprie esigenze
- creare connessioni tra le specifiche e gli oggetti dei disegni
- archiviare, richiamare e modificare i propri dati
- trasferire i dati ad altre applicazioni quali programmi di disegno meccanico, sistemi di videoscrittura, databases, fogli elettronici etc.
Come funziona

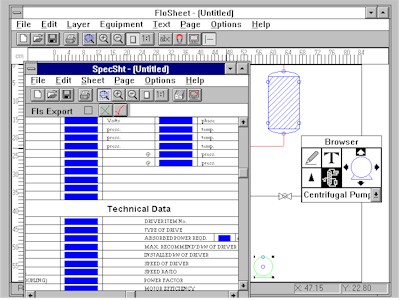

La filosofia operativa permette di associare ad ogni oggetto grafico (simbolo) un proprio foglio dati o specifica (data sheet) in cui introdurre tutti i dati richiesti dall'applicazione (dati di progetto, conduzione impianto, manutenzione etc.), i dati inseriti nella specifica possono essere trasferiti automaticamente al disegno. La corrispondenza tra simbolo e foglio dati (che e' a tutti gli effetti una rappresentazione dell'archivio dati associato al programma) e' biunivoca, la ricerca avviene dalla rappresentazione grafica (schema), selezionando un simbolo appare il corrispondente foglio dati e l'utente puo' visionare / modificare i dati. Questa filosofia operativa risulta particolarmente idonea alla creazione di archivi associati a rappresentazioni schematiche di tutti i tipi, un esempio tipico sono i comuni P.F.D. (Process Flow Diagrams) P&I etc. impiegati nella progettazione impiantistica.Procede include tre diverse procedure che accedono ad un'unico archivio dati ed hanno compiti specifici :
- FLOSHEET per il disegno.
- SPECSHT per la creazione, compilazione di moduli, specifiche etc.
- SYMGEN per la gestione dei simboli impiegati da Flosheet.
Ambiente operativo
Il programma opera all'interno dell'ambiente operativo Microsoft Windows (95, 98, NT, 2000), tale integrazione consente semplici operazioni di trasferimento dati (ad esempio e' possibile impiegare gli elaborati sviluppati con PROCEDE per illustrare offerte o manuali operativi etc.). E' possibile copiare sia informazioni testo che grafiche (disegni schemi etc.) in modo immediato. Il dialogo con l'operatore si avvale di una interfaccia grafica e l'azione e' interattiva con una rappresentazione realistica degli oggetti grafici. Ogni applicazione prevede idonei strumenti per le differenti funzioni quali il disegno o la scrittura, l'azione degli strumenti e' particolarmente rapida.PROCEDE consente la stampa con i dispositivi e nei formati disponibili nell'ambiente Microsoft Windows. Operando con grafica vettoriale la qualita' dei documenti non varia con le dimensioni della stampa. E' prevista la stampa di disegni su formati da A4 sino ad A0 (841 x 1189 mm) -normalizzazione europea- ed A,B,C,D,E -normalizzazione americana-
Scambi dati con altre applicazioni
Procede permette di importare / esportare i dati impiegando i formati testo (con separatori) e descrittivo grafico (DXF). Entrambe queste funzioni si prestano a molteplici impieghi. Con il formato testo (formattato per campi) e' possibile inviare dati a fogli elettronici, databases, applicazioni per il calcolo o la simulazione mentre con il formato descrittivo grafico (DXF) i disegni possono venire trasferiti a sistemi CAD , Desk Top Publishing etc. Per i casi dove i formati previsti non sono applicabili possono essere sviluppati e forniti differenti protocolli di comunicazione.FLOSHEET per creare schemi di flusso , di impianto , elettrici , idraulici ...
Flosheet e' la procedura per il disegno di schemi d'impianto, di flusso, di controllo etc. Puo' essere impiegata come programma di disegno generico ma e' studiata per tutte quelle situazioni in cui e' necessario rappresentare piu' oggetti ed i collegamenti intercorrenti. Include un gran numero di simboli predefiniti (oltre 200 cui e' possibile accedere con la procedura SYMGEN) per consentire l'impiego del programma anche a persone senza specifiche conoscenze di disegno tecnico. E' sufficiente selezionare l'icona che rappresenta l'oggetto (scambiatore, colonna, pompa, strumento, componente elettrico od elettronico etc.) ed inserirlo nel layout alla posizione stabilita. I vari oggetti possono quindi essere collegati tra loro con linee che rappresentano tubazioni di processo, collegamenti strumentali, elettrici, sistemi di tracciatura etc. Ogni simbolo puo' essere ruotato, ingrandito o ridotto e dispone di particolari punti (snap-points, definiti all'atto della creazione) cui si agganciano automaticamente le linee di collegamento rendendo l'intero processo di disegno molto veloce. I simboli sono memorizzati in differenti archivi suddivisi per classi (strumentazione, apparecchiature etc.) , nuove classi e definizioni possono essere aggiunte dall'utilizzatore.- Piani di lavoro e viste
Una particolarita' del programma e' la possibilita' di definire piu' piani e viste del progetto , ad esempio su un piano puo' essere disegnata la strumentazione mentre su altri le apparecchiature, le connessioni, i commenti etc. E' quindi possibile definire una o piu' viste d'insieme o dei particolari. - Linee di collegamento
Sono disponibili piu' algoritmi per la tracciatura automatica delle varie linee di collegamento, il percorso di ogni linea viene automaticamente ricalcolato per evitare interferenze con altre linee o simboli lungo il percorso. L'utilizzatore puo' definire connessioni orizzontali, verticali (ortogonali) e non con linee continue, tratteggiate o modificate per rappresentare informazioni quali le connessioni strumentali pneumatiche ed elettriche. - Ausili per il disegno
Alcune funzionalita' riducono l'impegno dell'utilizzatore, sono inclusi righelli orizzontali e verticali per il calcolo delle coordinate ed un sistema di coordinate per punti (griglie di varie dimensioni) cui i vari oggetti possono essere agganciati. La vista si avvale di una funzione di ingrandimento (o riduzione) per valutare ogni dettaglio nell'area interessata. Le linee di collegamento possono essere automaticamente divise all'inserzione di un oggetto (apparecchiatura, strumento etc.) sulle stesse.
SPECSHT per creare e compilare fogli di specifica

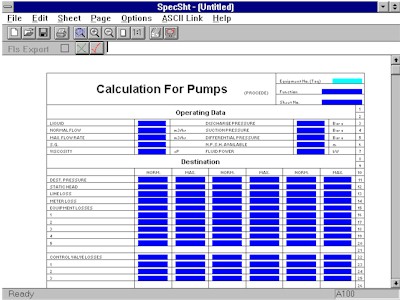

Nel flusso normale delle informazioni la compilazione delle specifiche viene subito dopo (o contemporaneamente) della definizione dello schema impianto. PROCEDE dispone di una funzionalita' unica per associare agli oggetti dei disegni i relativi moduli di specifica, e' sufficiente selezionare l'oggetto per fare apparire il modulo ed introdurre i dati. I dati vengono introdotti in celle con modalita' analoghe a quelle in uso con i fogli elettronici, non e' quindi necessario riposizionare di volta in volta le coordinate come avviene con i normali programmi di disegno. Sono definibili tre differenti tipi di celle:- testo (non modificabili dall'utilizzatore) servono a creare le scritte, i titoli etc. sul modulo.
- grafiche (non modificabili dall'utilizzatore) permettono di rappresentare disegni sul modulo.
- dati definiscono le aree dove l'utilizzatore introduce i dati.

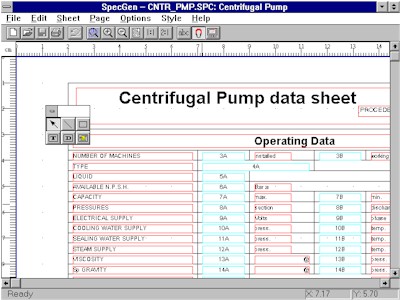

Creazione nuovi moduli
Le caratteristiche dei fogli di specifica sono definite in opportuni files di configurazione facilmente modificabili dall'utilizzatore , e' quindi possibile cambiare scritte , posizioni , introdurre il proprio logo o infine creare nuovi moduli. I files di configurazione vengono letti da una apposita procedura (fornita separatamente) e compilati in modo da poter essere impiegati da SPECSHT. Assieme al programma vengono forniti oltre 20 moduli di largo impiego nel campo impiantistico quali specifiche di colonne, pompe, scambiatori etc. I moduli sono stati definiti da specialisti ed includono tutti i dati usualmente impiegati, accedendo ai files di configurazione (forniti assieme al programma) e' possibile introdurre modifiche. La disponibilita' di una serie di moduli gia' pronti per l'impiego puo' costituire un interessante argomento per tutte quelle societa' che non dispongono di una propria modulistica o che comunque desiderano rinnovarne l'aspetto partendo da una soluzione immediatamente disponibile.
SYMGEN per gestire l'archivio simboli
La procedura SYMGEN permette di creare i simboli impiegati da FLOSHEET. Sono disponibili appositi attrezzi per il disegno di basi grafiche quali linee, cerchi, rettangoli, triangoli ed archi. Il simbolo puo' essere definito con colore, punti di aggancio (snap-points) per la tracciatura linee di connessione etc. Assieme al programma viene fornita una libreria di oltre 200 simboli dedicati prevalentemente alll'impiantistica chimica , l'utilizzatore puo' comunque facilmente estendere l'elenco includendo quanto necessario al proprio impiego. Per essere impiegati dalla procedura FLOSHEET i simboli sono letti e viene creata una apposita libreria. E' possibile creare piu' librerie per le differenti simbologie , ad esempio la simbologia ANSI-ISA, la propria simbologia di uso comune negli schemi etc.
